اتصال مستقیم روتاری

اتصال مستقیم روتاری

اتصالات چرخشی پنوماتیکی که با نام اتصالات دوار یا روتاری نیز شناخته می‌شوند، اتصالاتی هستند که در سیستم‌های پنوماتیک برای امکان چرخش بین قطعات مورد استفاده قرار می‌گیرند.

اتصالات دوار پنوماتیک بین یک قسمت ثابت و یک قسمت متحرک قرار می گیرند.

آنها به هوای فشرده اجازه می دهند که به راحتی از یک قسمت به قسمت دیگر و از این طریق بقیه سیستم پنوماتیک جریان پیدا کند.

اتصال روتاری به عنوان رابط بین قطعات ساکن و متحرک عمل می‌کند.

اتصال چرخشی بین یک لوله پنوماتیک و یک بدنه استوانه‌ای چرخان قرار می‌گیرد.

به این صورت که سیال هوا وارد اتصال چرخشی پنوماتیک می‌شود و در حین چرخش در داخل اتصال نگه داشته می‌شود.

اتصالات روتاری پنوماتیکی را می‌توان در محیط های پرفشار استفاده کرد و به گونه‌ای طراحی شده‌اند که قادر به مقاومت در برابر حرکت مداوم باشند.

این اتصالات معمولا از فولاد ضد زنگ یا برنج آبکاری شده ساخته می‌شوند تا در برابر خوردگی مقاوم باشند.





اجزای اتصال روتاری

• بدنه
• شفت
• بلبرینگ
• پکینگ

اتصال پنوماتیک روتاری در انواع مستقیم و زانویی در بازار وجود دارد.

اتصالات روتاری در دو تیپ با سرعت پایین و با سرعت گردش بالا عرضه می‌شوند.

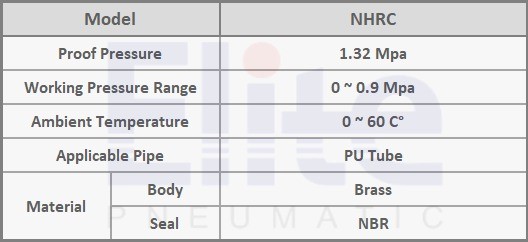

اتصال مستقیم گردان پنوماتیک الیت از نوع پرسرعت با قابلیت چرخش با سرعت 1500 دور بر دقیقه حول محور اتصال می‌باشد.



نام محصول	کد محصول
اتصال مستقیم روتاری 1/8*8	NHRC8-01
اتصال مستقیم روتاری 1/4*8	NHRC8-02
اتصال مستقیم روتاری 1/4*10	NHRC10-02
اتصال مستقیم روتاری 3/8*12	NHRC12-03
