جک پنوماتیک
جک بادی
جکهای پنوماتیک / بادی (Air Cylinders) یا همان عملگرهای سیستم هوای فشرده، تجهیزاتی هستند که انرژی فشاری ناشی از هوای فشرده را به صورت خطی یا دورانی به انرژی مکانیکی تبدیل میکنند.
کاربرد جک پنوماتیک چیست؟
کاربرد جک پنوماتیک بادی طیف گستردهای از مصارف صنعتی و عمومی را در بر میگیرد و بسته به شرایط کارکرد، مقدار نیرو و میزان جابجایی مورد نیاز در اشکال، جنس و ابعاد گوناگون طراحی و تولید میشوند.
با توجه به حوزه وسیع استفاده از این محصولات در صنایع مختلف و به منظور ایجاد هماهنگی در طراحی و سهولت انتخاب و جانمایی بهینه جکها در طراحی و ساخت دستگاهها و تجهیزات صنعتی، سازمان بینالمللی استاندارد (ISO) اقدام به استانداردسازی انواع پرکاربرد جک پنوماتیکی نموده و سازندگان معتبر تجهیزات پنوماتیک بخش عمدهای از محصولات خود را مطابق با استانداردهای تدوین شده این سازمان طراحی و تولید مینمایند.
انواع جک پنوماتیک
جک بادی پنوماتیک Elite به شش گروه زیر تقسیم میشوند.
- جک چهار میل (SC)
- جک پروفیلی (DNC)
- جک قلمی (MA)
- جک کامپکت (SDA)
- جک دو شفت (TN)

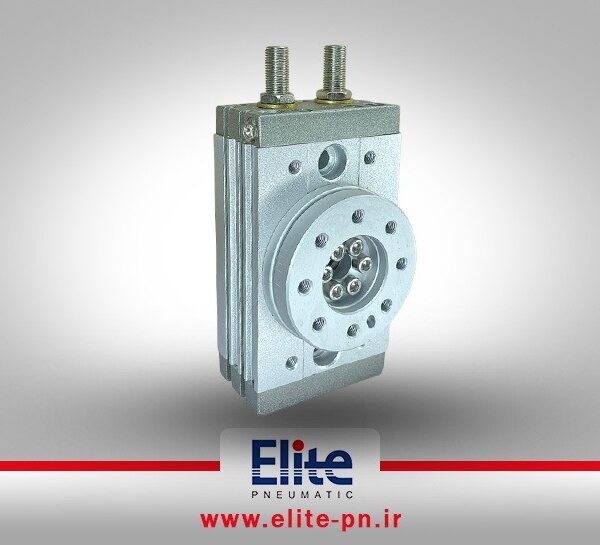

- جک چرخشی (MSQ)
در کنار انواع جک بادی پنوماتیک الیت، قطعات جانبی جکها نیز موجود میباشند.
- سنسور جک
- لوازم تعمیری جک
- چشمی سر جک
- دو شاخه جک
مشخصات جک پنوماتیک
بررسی کامل انواع مختلف جک الیت را با مراجعه به صفحه مخصوص هر جک میتوانید ملاحظه نمایید.
مشخصات جک پنوماتیک چهارمیل (Sc)
- قطر سیلندر: 32، 40، 50، 63، 80، 100، 125 و 160 میلیمتر
- کورس عملکرد: ۲۵ الی ۱۰۰۰ میلیمتر
- فشار کاری: 1~9 Bar
- عملکرد دو طرفه (Double Acting)
- پیستون مگنتدار
- قابلیت نصب سنسور مغناطیسی
- جنس شفت فولاد آلیاژی (CK) با پوشش کروم سخت
- استفاده از دو پکینگ مقاوم بر روی شفت
- قابلیت کار در دمای بالا (-5~70)°c
- مقاومت بالا در برابر خوردگی
- مجهز به گردگیر طرح ایتالیایی
مشخصات جک پنوماتیک پروفیلی (DNC)
- قطر سیلندر: ۳۲، ۴۰، ۵۰، ۶۳، ۸۰، ۱۰۰ میلیمتر
- کورس عملکرد: ۲۵ الی ۴۰۰ میلیمتر
- فشار کاری: 1~9 Bar
- جنس بدنه: آلومینیوم اکستروژن یکپارچه با پوشش آندایز سخت
- پیستون مجهز به یاتاقان مرکزی و دو پکینگ در طرفین
- عملکرد دو طرفه (Double Acting)
- پیستون مگنتدار با قابلیت نصب سنسور
- شفت فولاد آلیاژی با پوشش کروم سخت
- قابلیت کار در محدوده دمای بالا °c(80~10-)
- مقاومت بالا در برابر خوردگی
- مجهز به گردگیر طرح ایتالیایی
مشخصات جک پنوماتیک قلمی (MA)
- قطر سیلندر: 8، 12،10، 16، 20، 25، 32 و 40 میلیمتر
- کورس عملکرد: 10 الی 400 میلیمتر
- فشار کاری: 1~9 Bar
- بدنه از جنس استیل (Stainless Steel)
- عملکرد دو طرفه (Double Acting)
- پیستون مگنتدار
- شفت فولاد آلیاژی (CK) با پوشش کروم سخت
- قابلیت کار در محدوده دمای بالا °c(70+~5-)
- مقاومت بالا در برابر خوردگی
- قابلیت نصب مفصلی و از هر دو انتهای جک
- سایز ورودی M5 و 1/8 اینچ
- قابلیت نصب سنسور مغناطیسی با استفاده از بست
مشخصات جک پنوماتیک کامپکت (SDA)
- قطر سیلندر: 12، 16، 20، 25، 32، 40، 50، 63، 80 و 100 میلیمتر
- کورس عملکرد: 10 الی 100 میلیمتر
- فشار کاری 1~9 Bar
- دمای عملکرد: °c(70~5-)
- سنسور مناسب: CS1-J
- جنس بدنه: آلیاژ آلومینیوم با پوشش آندایز سخت
- نوع شفت: رزوه از داخل (مادگی)
- عملکرد دو طرفه (Double Acting)
- پیستون مگنتدار (SDA-S) و بدون مگنت
- شفت فولاد آلیاژی با پوشش کروم سخت
- قابلیت کار در محدوده دمای بالا °c(80~10-)
- مقاومت بالا به خوردگی
- دارا بودن کیت تعمیراتی جهت تعمیر و نگهداری جک
مشخصات جک پنوماتیک دو شفت (TN)
- قطر سیلندر: ۱۰، ۱۶، ۲۰، ۲۵ و ۳۲ میلیمتر
- کورس عملکرد: ۱۰ الی ۱۵۰ میلیمتر
- فشار کاری: 1~9 Bar
- جنس بدنه: آلیاژ آلومینیوم با پوشش آندایز سخت
- عملکرد دو طرفه (Double Acting)
- پیستون مگنتدار
- شفت فولاد آلیاژی (CK) با پوشش کروم سخت
- قابلیت کار در محدوده دمایی بالا °c(70~5-)
- قابلیت نصب سنسور مغناطیسی (CS1-J)
- مقاومت بالا در برابر خوردگی
(برای دانلود کاتالوگ جک پنوماتیک Elite روی لینک زیر کلیک کنید)
کاتالوگ جک پنوماتیک
مجموعه پیشتاز صنعت کاسپین (Elite) انواع جک پنوماتیک استاندارد را در شش گروه اصلی فوق به همراه قطعات جانبی عرضه میکند.
