جک قلمی چه کاربردی دارد و کجا استفاده می‌شود؟

جک‌های قلمی یک عملگر خطی از انواع جک پنوماتیک  است که عمدتاً بر اساس استاندارد ISO 6432 طراحی و تولید می‌شوند.

با توجه به ابعاد نسبتاً کوچک و ظرافت در طراحی، از جک‌های قلمی پنوماتیک اغلب برای بازه نیرویی کم و متوسط و جهت جابجایی‌های سبک استفاده می‌شود.

جک قلمی پنوماتیک همان گونه که از نام آن بر می‌آید، به شکل استوانه‌ای و قلمی است.

به دلیل شکل ظاهری استوانه‌ای و باریک، این جک‌ها به «جک‌ مدادی» و «جک مینیاتوری» نیز معروف هستند.

در مقایسه با جک‌های پروفیلی و  چهار میل، جک قلمی سایز کوچک‌تری دارد.

به همین جهت در مواقعی که با محدودیت فضا مواجه هستیم، خرید جک قلمی پنوماتیک گزینه‌ای مناسب به نظر می‌رسد.

جک قلمی در صنایع مختلف از قبیل صنعت بسته‌بندی، چاپ، کاشی و سرامیک، صنایع لبنی، تجهیزات پزشکی، صنعت خودرو و صنعت چوب و پرس‌کاری به کار برده می‌شود.

جک قلمی پنوماتیک

انواع جک قلمی پنوماتیک

جک‌های قلمی پنوماتیک در دو تیپ استیل و آلومینیوم موجود هستند که هر یک ویژگی‌ها و مزایا و معایب خاص خود را دارند.

انتخاب بین این دو نوع جک به نیازها و ترجیحات مصرف‌کننده بستگی دارد.

از جهات مختلف می‌توان جک قلمی استیل و جک قلمی آلومینیومی را با هم مقایسه نمود:

وزن: جک‌های استیل به دلیل چگالی بیشتر فلز، از جک‌های آلومینیومی سنگین‌تر هستند.

این امر می‌تواند در کاربردهایی که جک باید به طور مکرر جابجا شود، یک عامل مهم باشد.

استحکام: جک‌های استیل به طور کلی در برابر خوردگی نسبت به جک‌های آلومینیومی بادوام‌تر و مقاوم‌تر هستند.

این ویژگی جک استیل قلمی را برای استفاده در محیط‌های خشن یا مرطوب مناسب‌تر می‌کند.

با این وجود، جک‌های آلومینیومی نیز می‌توانند با پوشش آبکاری مناسب، برای افزایش مقاومت در برابر خوردگی مقاوم شوند.

قیمت: جک‌های پنوماتیک قلمی استیل به طور کلی به دلیل هزینه بیشتر مواد اولیه، از جک‌های آلومینیومی گران‌تر هستند.

مقاومت در برابر دما: تحمل گرمای محیط در جک‌های استیل نسبت به جک‌های آلومینیومی بالاتر است.

این ویژگی جک استیل، آن را برای استفاده در محیط‌های با حرارت بالا، به گزینه بهتری تبدیل می‌کند.

جک‌های قلمی آلومینیومی ممکن است در دماهای بالا تغییر شکل داده و  اصطلاحا دفرمه شوند.

کاربرد: جک‌های قلمی استیل به دلیل استحکام و دوام بیشتر، برای کاربردهای سنگین‌تر صنعتی مانند سیستم‌های اتوماسیون صنعتی و ماشین‌آلات مناسب هستند.

جک‌های قلمی آلومینیومی به جهت وزن سبک‌تر و قیمت مناسب‌تر، جهت کاربردهای سبک‌تر صنعتی مانند تجهیزات پزشکی مناسب هستند.

جک قلمی پنوماتیک استیل با کد MA و جک قلمی پنوماتیک آلومینیومی با کد MAL شناخته می‌شود.

جدول مقایسه جک قلمی پنوماتیک استیل و آلومینیومی

مقایسه جک قلمی استیل و آلومینیومی

جک‎‌های قلمی Elite از جنس استیل می‌باشند.

جک قلمی الیت از نوع عملکرد دو طرفه و دارای پیستون مگنت‌دار است.

با توجه به وجود مگنت در جک‌های قلمی، امکان نصب سنسور با استفاده از بست بر روی بدنه آن وجود دارد.

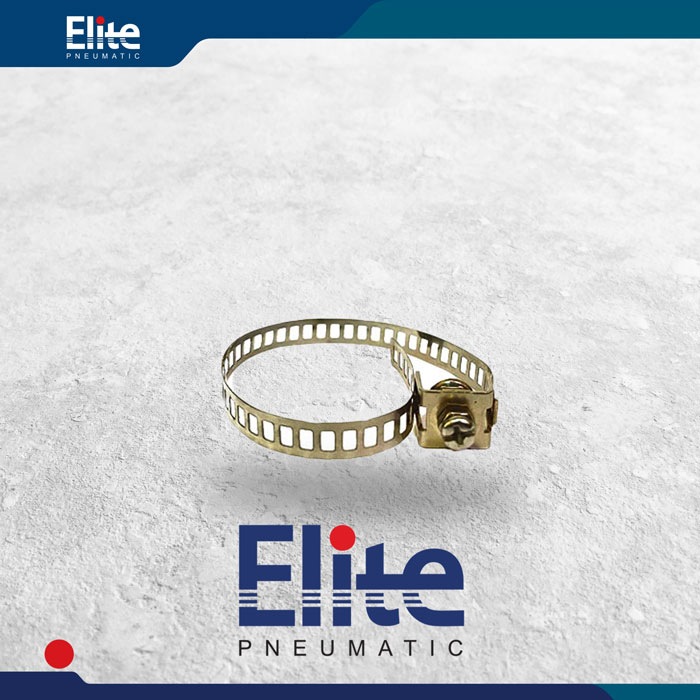

بست سنسور جک قلمی به جهت طراحی خاص این تیپ از جک پنوماتیک و نبود شیار بر روی بدنه سیلندر، با دیگر جک‌ها تفاوت دارد.

شکل ظاهری این بست مشابه انواع رایج بست کمربندی پلاستیکی است ولی جنس بدنه بست فلزی می‌باشد.

طراحی این جک‌ها به گونه‌ای است که قابلیت نصب به صورت مفصلی و یا به صورت مستقیم از دو انتها را دارد.

این جک‌ها به سیستم ضربه‌گیر خودکار مجهز می‌باشند.

جهت اطلاع از کد سنسور مناسب جهت استفاده، به جدول مشخصات فنی مراجعه فرمایید.

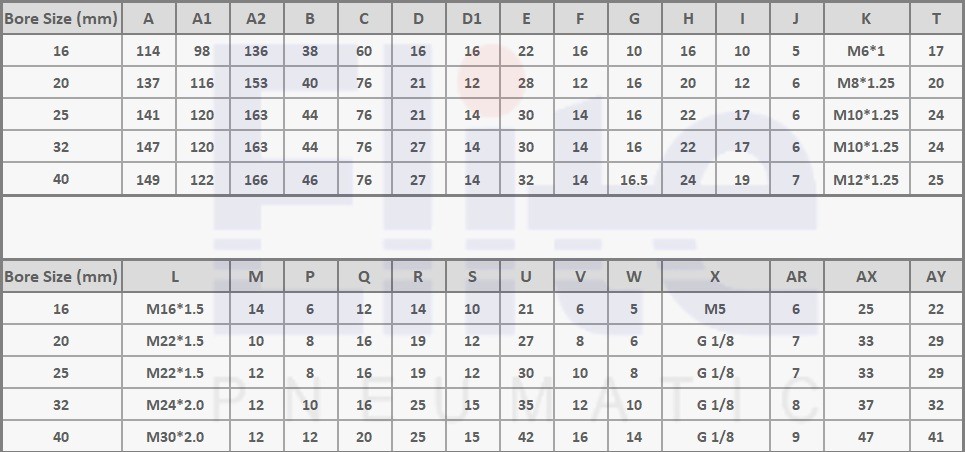

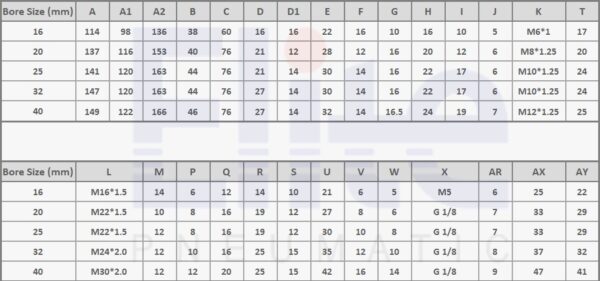

نقشه ابعاد جک قلمی (MA)

نقشه جک قلمی MA

سایز جک قلمی MA

سایز جک قلمی Elite

جک‌های قلمی الیت با توجه به سایز قطر جک در کدهای MA و C85 دسته‌بندی می‌شود:

جک‌های مینیاتوری سری C85 از قطر 8 تا 12 میلی‌‌متر عرضه می‌شوند و بازه کورس آن‌ها محدود است.

 کورس‌های این تیپ از جک‌های پنوماتیک به صورت استاندارد از 5 تا 50 میلی‌متر می‌باشد.

جک‌های قلمی استیل سری MA از قطر 16 تا 40 میلی‌متر رایج هستند و بازه کورس وسیع‌تری دارند.

کورس این دسته جک‌ پنوماتیک به صورت استاندارد از 10 تا 400 میلی‌متر متغیر است.

گفتنی است که کورس‌های غیر متعارف یا بلندتر جک قلمی هم بنا به نیاز مشتری و به صورت سفارشی قابلیت تولید دارند.

جهت جانمایی دقیق جک و تهیه اتصالات و الحاقیات مناسب برای هر یک از سایزها، مراجعه به نقشه فنی و جداول مرتبط با آن توصیه می‌شود.

پورت ورودی تمامی جک‌های قلمی در قطرهای 8 تا 16 میلی‌متر سایز M5 و در مابقی قطرها 1/8 اینچ می‌باشد.

جهت تهیه اتصال فلو کنترل سرجکی با سایز متناسب با سایز جک، مشاهده جدول مشخصات فنی زیر پیشنهاد می‌شود.

جدول مشخصات فنی جک قلمی استیل
سری MA

اصلاعلت فنی جک قلمی پنوماتیک



جک قلمی پنوماتیک

نقشه ابعاد جک مینیاتوری قلمی (C85)

نقشه جک مینیاتوری قلمی

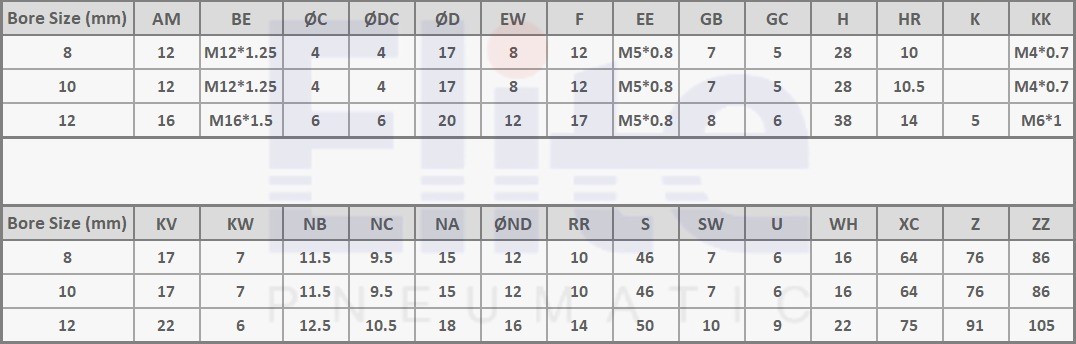

جدول ابعاد جک مینیاتوری پنوماتیک 1

ابعاد جک پنوماتیک مینیاتوری

مشخصات فنی جک قلمی MA

  • قطر سیلندر: 8، 12،10، 16، 20، 25، 32 و 40 میلی‌متر
  • کورس عملکرد: 10 الی 400 میلی‌متر
  • فشار کاری: 1~9 Bar
  • بدنه از جنس استیل (Stainless Steel)
  • عملکرد دو طرفه (Double Acting)
  • پیستون مگنت‌دار
  • شفت فولاد آلیاژی (CK) با پوشش کروم سخت
  • قابلیت کار در محدوده دمای بالا °c(70+~5-)
  • مقاومت بالا در برابر خوردگی
  • قابلیت نصب مفصلی و از هر دو انتهای جک
  • سایز ورودی M5 و 1/8 اینچ

جک قلمی پنوماتیک

           MA SERIES
قطر(BORE)  کورس (STROKE)
16 10 25 50 80 100 150 200 250 300
20 10 25 50 80 100 125 150 200 225 250 300 400
25 10 25 50 80 100 125 150 200 225 250 300 400
32 10 25 50 80 100 125 150 200 250 300 400
40 25 50 80 100 125 150 200 250 300 400

سیلندر قلمی پنوماتیک

                     C85 SERIES
قطر (BORE)   کورس (STROKE)
8 5 10 15 20 25 30 40 50
10 5 10 15 20 25 30 40 50
12 5 10 15 20 25 30 40 50
