جک پروفیلی (DNC) چیست و چه تفاوتی با جک چهار میل دارد؟
جک پروفیلی همانند جک چهار میل اغلب بر اساس مطابقت با استاندارد ISO 15552 تولید می‌شود.
تنوع این جک‌ها در ابعاد و کورس عملکرد مشابه جک‌های چهار میل است.
تفاوت اصلی آنها با جک 4 میل آن است که بدنه این جک‌ها از پروفیل یکپارچه آلومینیومی ساخته شده است.
به همین دلیل، جک‌های پروفیلی (DNC) دارای ظاهری زیبا و ساختاری یکپارچه و مقاوم هستند.
جک‌های پروفیلی به جهت وزن و کیفیت بالاتر متریال، از جک‌های چهارمیل گران‌تر هستند.
با این حال سیلندرهای پنوماتیک DNC دوام بیشتر و استهلاک کمتری دارند.
از این رو هزینه تعمیر و نگهداری جک‌های پروفیلی به نسبت تیپ چهارمیل کمتر است.
به جهت وجود شیارهای تعبیه شده روی پروفیل بدنه جک، نصب سنسور موقعیت روی بدنه جک به راحتی امکان‌پذیر است.
تمامی انواع جک DNC الیت از نوع عملکرد دو طرفه (Double Acting) و مگنت‌دار است.
این جک‌ها در تمامی سایزها مجهز به سیستم ضربه‌گیر قابل تنظیم جک (Adjustable Air Cushioning) هستند.
نقشه فنی و ابعادی جک پروفیلی DNC
در نقشه ابعادی قطعات صنعتی، ابعاد و اندازه‌های دقیق و اجزا و قطعات مختلف یک محصول یا سازه صنعتی نمایش داده می‌شود.
نقشه‌‌های فنی قطعات صنعتی، جهت طراحی، تولید و مونتاژ صحیح قطعات ضروری است.
در یک نقشه فنی ،جزییاتی مانند ابعاد، اندازه‌ها، شکل‌ها، و سایر اطلاعات مورد نیاز جهت ساخت و استفاده از قطعه صنعتی نشان داده می‌شود.
این اطلاعات به وسیله کاراکترها، خطوط، ابعاد، توضیحات و دیگر عناصر گرافیکی نمایش داده می‌شوند.
در قطعاتی مانند جک پنوماتیک که درسایزهای مختلف عرضه می‌شوند، جدول ابعاد نیز به همراه نقشه آورده می‌شود.
با توجه به کاراکترهای روی نقشه که هر یک به صورت قرادادی نمایشگر یکی از ابعاد می‌باشند، می‌توان اندازه دقیق قطعه را در هر سایز محاسبه نمود.
نقشه جک پنوماتیک پروفیلی حاوی اطلاعات دقیق درباره ابعاد جک مانند طول و عرض و ارتفاع بدنه، قطر و طول شفت و فاصله بین پیچ‌های روی بدنه جک می‌باشد.
سایز جک‌های پروفیلی الیت
با وجودی که ساختار کلی جک پروفیلی با جک چهار میل مشابهت دارد، با این حال عموما سایزهای رایج جک‌های پروفیلی به نسبت جک چهارمیل تنوع کمتری دارند.
بیشترین قطر رایج برای جک پروفیلی پنوماتیک، 125 میلی‌متر است و قطرهای 160 و بالاتر از آن اغلب به صورت سفارشی تولید می‌شوند.
جک‌های DNC الیت در قطرهای ۳۲ تا ۱۰۰ میلی‌متر و با محدوده کورس ۲۵ تا ۳۰۰ میلی‌متر با بهترین کیفیت و گارانتی شرکتی عرضه می‌گردد.

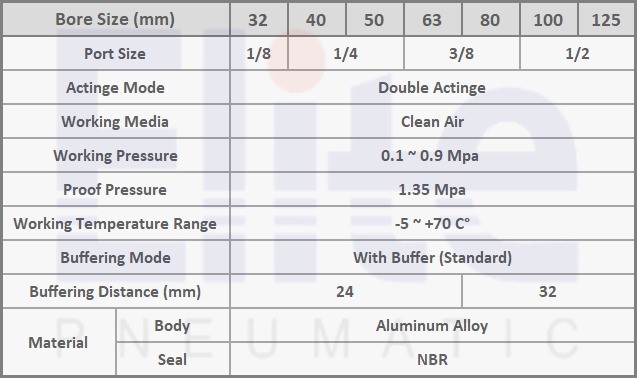

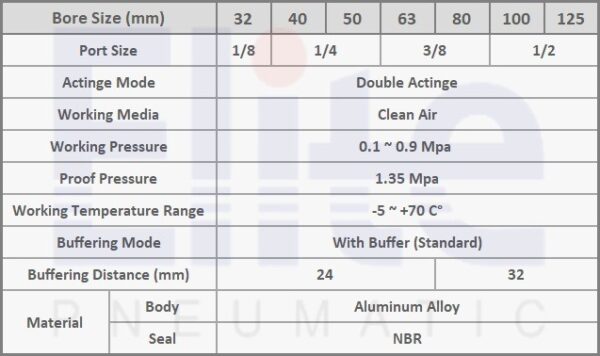

ویژگی‌های جک DNC الیت
- قطر سیلندر: ۳۲، ۴۰، ۵۰، ۶۳، ۸۰، ۱۰۰ میلی‌متر
- کورس عملکرد: ۲۵ الی ۳۰۰ میلی‌متر
- فشار کاری: 1~9 Bar
- جنس بدنه: آلومینیوم اکستروژن یکپارچه با پوشش آندایز سخت
- پیستون مجهز به یاتاقان مرکزی و دو پکینگ در طرفین
- عملکرد دو طرفه (Double Acting)
- پیستون مگنت‌دار با قابلیت نصب سنسور
- شفت فولاد آلیاژی با پوشش کروم سخت
- قابلیت کار در محدوده دمای بالا °c(80~10-)
- مقاومت بالا در برابر خوردگی
- مجهز به گردگیر طرح ایتالیایی
