جک چهار میل پنوماتیک

جک چهار میل که جک چهارگوش هم نامیده می‌شود، از شناخته‌شده‌ترین و پرمصرف‌ترین جک‌های پنوماتیک به شمار می‌رود.

این تیپ از جک پنوماتیک در ادبیات فنی با نام “جک استاندارد” یا SC که معادل “Standard Cylinder” می‌باشد، نامیده می‌شود.

جک پنوماتیک 4 میل، به جهت استفاده از چهار میله فولادی در طراحی آن برای بستن و محکم کردن درپوش‌های ابتدا و انتهای سیلندر (کفشک‌ها) به بدنه استوانه‌ای آن، به این نام شناخته می شود.

این جک‌ها غالباً بر اساس استاندارد ISO 15552 طراحی می‌شوند.

بسته به نوع و شرایط کارکرد، جک‌های چهار میل از جنس آلومینیوم، فولاد یا استیل و در سایزها و کورس‌های عملکردی متنوع تولید و عرضه می‌گردند.

بدنه جک چهار میل (Elite) از آلیاژ آلومینیوم بسیار مرغوب آندایز تولید شده است.

جنس درپوش‌های دو انتهای جک‌ (کفشک‌ها) از آلومینیوم دایکاست می‌باشد.

عملکرد جک چهار میل



نقشه ابعاد جک پنوماتیک چهارمیل (SC)



نقشه ابعادی قطعات صنعتی ابعاد و اندازه‌های دقیق قطعات و اجزای مختلف یک محصول یا سازه صنعتی را نشان می‌دهد.

نقشه‌ فنی قطعات در طراحی، تولید و مونتاژ صحیح قطعات به تولیدکنندگان، طراحان و مهندسان کمک می‌کند.

در این نقشه،جزییات فنی از قبیل ابعاد، اندازه‌ها، شکل‌ها، و دیگر اطلاعات مورد نیاز برای ساخت و استفاده از قطعه صنعتی نمایش داده می‌شود.

این اطلاعات به وسیله نمادها، خطوط، ابعاد، توضیحات و سایر عناصر گرافیکی نمایش داده می‌شوند.

در قطعاتی مانند جک پنوماتیک که دارای سایزهای گوناگون می‌باشند، جدول ابعاد نیز به همراه نقشه آورده می‌شود.

با توجه به کاراکترهای روی نقشه که هر یک به صورت قرادادی نمایشگر یکی از ابعاد قطعه مورد نظر می‌باشند، می‌توان ابعاد دقیق قطعه را در هر سایز محاسبه نمود.



اهمیت استفاده از نقشه فنی جک چهار میل

استفاده از نقشه‌های فنی قطعات صنعتی در مراحل طراحی، تولید و کنترل کیفیت بسیار مهم است.

این نقشه‌ها دقت و سازگاری قطعات با استانداردهای صنعتی را تضمین می‌کنند و برای جلوگیری از خطاها و اشکالات در جریان تولید بسیار مفید هستند.

نقشه جک پنوماتیک چهارمیل حاوی اطلاعات دقیق درباره ابعاد جک مانند طول، عرض و ارتفاع بدنه، قطر و طول شفت و فاصله بین پیچ‌های روی بدنه می‌باشد.

علاوه بر این، سایز پورت‌ها، سایز رزوه پیچ‌ها و و سایز رزوه شفت جک هم از دیگر اطلاعات کاربردی در نقشه  جک پنوماتیک چهارمیل محسوب می‌شوند.

بنابراین رجوع به جدول اطلاعات فنی و نقشه‌ها در هنگام خرید جک چهار میل پنوماتیک به ویژه در هنگام طراحی مدار پنوماتیک توصیه می‌شود.

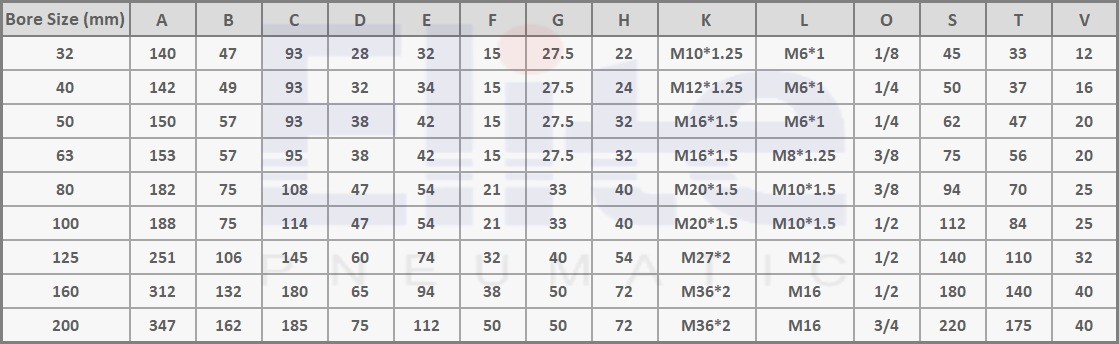

نقشه جک چهارمیل پنوماتیک SC

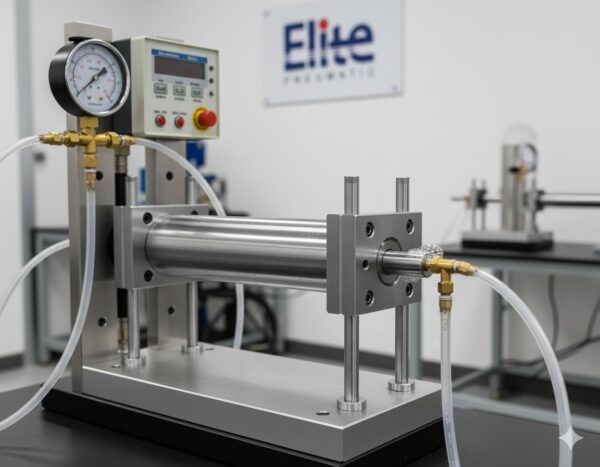

جک 4 میل

مزایای جک چهار میل Elite

  • استفاده از پکینگ‌ها و قطعات پلیمری مرغوب
  • قابلیت بهره‌برداری در شرایط عملکردی و دمایی بالا
  • قابل تعمیر بودن و عرضه کیت تعمیراتی در تمام سایزها

جک چهار میل الیت از نوع عملکرد دو طرفه (Double Acting) و مگنت‌دار می‌باشند.

در جک‌های پنوماتیک یک طرفه هوای فشرده از یک جهت وارد می‌شود و پیستون را به حرکت در می‌‌آورد.

با قطع شدن جریان هوا، میله پیستون در جک یک طرفه به کمک فنر به حالت اول باز می‌گردد.

در جک‌های پنوماتیک دو طرفه، رفت و برگشت پیستون داخل جک پنوماتیک به وسیله نیروی هوای فشرده انجام می‌شود.

پیستون این جک‌ها به یاتاقان مرکزی و دو پکینگ در طرفین مجهز است که عملکرد یکنواخت و موثر جک را در هر دو مسیر رفت و برگشت جک تضمین می‌نماید.

نوار مغناطیسی روی پیستون، امکان استفاده از سنسورهای مغناطیسی برای کنترل موقعیت شفت جک را فراهم می‌سازد.

(جهت اطلاعات بیشتر درباره نحوه عملکرد سنسور و سنسور مناسب جهت جک چهار میل، به مطلب مربوط به سنسور جک پنوماتیک مراجعه فرمایید.)



جک پنوماتیکی چهارمیل

کاربرد جک چهار میل

کلیه جک‌های چهار میل دارای سیستم ضربه‌‌گیر قابل تنظیم (Adjustable Air Cushioning) در دو انتهای جک هستند.

عملکرد این سیستم به گونه‌ای است که با ایجاد یک بالشتک هوا در فضای مابین پیستون و درپوش‌های انتهایی، هنگام حرکت شفت جک به طرفین از وارد آمدن ضربه به دو انتهای جک جلوگیری می‌کند.

این ویژگی ضمن جلوگیری از وارد آمدن آسیب به اجزای داخلی و بالا بردن عمر جک پنوماتیک، سبب ایجاد حرکت نرم و یکنواخت در انتهای کورس جک می‌شود.

با استفاده از پیچ‌های تنظیم تعبیه‌شده روی دو درپوش انتهایی، می‌توان به میزان مورد نیاز عملکرد سیستم ضربه‌گیر یا همان ترمز جک‌ها را کنترل نمود.

اجزای جک چهار میل پنوماتیک

سایز جک 4 میل

جک چهار میل الیت در قطرهای 32 تا 200 میلیمتر و با محدوده کورس ۲۵ تا ۱۰۰۰ میلی‌متر عرضه می‌گردند.

پورت ورودی جک‌های چهارمیل بسته به قطر سیلندر از سایز 1/8تا 3/4 اینچ متغیر است.

جهت تهیه اتصال فلو کنترل سرجکی متناسب با سایز پورت جک، مراجعه به جدول مشخصات فنی زیر پیشنهاد می‌شود.

جدول اطلاعات فنی جک 4 میل

ویژگی‌های جک چهار میل

  • قطر سیلندر: 32، 40، 50، 63، 80، 100، 125، 160 و 200 میلی‌متر
  • کورس عملکرد: ۲۵ الی ۱۰۰۰ میلی‌متر
  • فشار کاری: 1~9 Bar
  • عملکرد دو طرفه (Double Acting)
  • پیستون مگنت‌دار
  • جنس شفت فولاد آلیاژی (CK) با پوشش کروم سخت
  • قابلیت کار در محدوده دمایی بالا (-5~70)°c
  • مقاومت بالا در برابر خوردگی
  • مجهز به گردگیر طرح ایتالیایی
                  SC SERIES

قطر

     کورس (STROKE)
32 25 50 80 100 125 150 200 250 300 400 500
40 25 50 80 100 125 150 200 250 300 350 400 500 600
50 25 50 80 100 125 150 200 250 300 350 400 500 600 700 800 1000
63 25 50 80 100 125 150 200 250 300 350 400 500 600 700 800 1000
80 25 50 80 100 125 150 200 250 300 350 400 500 600 700 800 1000
100 25 50 80 100 125 150 200 250 300 350 400 500 600 700 800 1000
125 50 80 100 125 150 200 250 300 400 500 700
160 50 80 100 125 150 200 250 300 400 500
