رگلاتور حساس طرح SMC
(Precision Regulator)
رگلاتورهای حساس از خاص‌ترین انواع رگلاتورهای هوای فشرده محسوب می‌شوند که بر اساس طراحی شرکت ژاپنی SMC ساخته شده است.
رگلاتور دقیق پنوماتیک جهت ایجاد فشار ثابت در مدار پنوماتیک به کار برده می‌شود تا با وجود نوسانات فشار در مدار، از تامین فشار ثابت خروجی اطمینان حاصل شود.
بر خلاف رگلاتورهای پنوماتیک معمولی، این قطعه برای کنترل فشار بسیار دقیق، با پاسخ سریع و حداقل نوسان طراحی شده‌است.
عملکرد فنی رگلاتور حساس
رگلاتور حساس طرح SMC با استفاده از دیافراگم با حساسیت بالا و یک مکانیزم تقویت‌کننده فشار، می‌تواند فشار پایین‌دستی را حتی در صورت نوسان فشار ورودی، در یک بازه دقیق نگه دارد.
مثلاً اگر فشار ورودی بین ۵ تا ۷ بار در نوسان باشد، این رگلاتور می‌تواند فشار خروجی را روی مقدار دقیق ۲ بار، با دقت بسیار بالا حفظ کند. (چیزی که با رگلاتورهای معمولی قابل دستیابی نیست.)

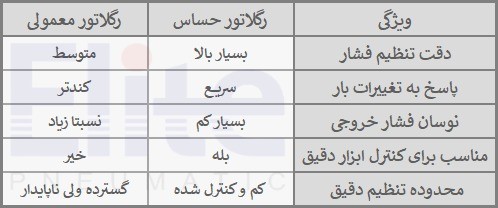

تفاوت رگلاتور حساس پنوماتیک با رگلاتورهای استاندارد
مزایای رگلاتور حساس طرح SMC
1- تنظیم فشار با دقت بالا
2- پاسخ سریع به تغییرات بار یا نشت‌های کوچک
3- پایداری در شرایط کاری متغیر
4- افزایش عمر ابزارهای حساس پنوماتیکی
5- دارای پیچ تنظیم بزرگ و روان برای کاربری آسان
کاربردهای متداول رگلاتور حساس
1- تجهیزات ابزار دقیق و دستگاه‌های آزمایشگاهی
2- کنترل سیلندرهای سبک در شرایط حساس
3- ماشین‌آلات بسته‌بندی دقیق و خطوط مونتاژ
4- صنایع نیمه‌رسانا، مواد غذایی و پزشکی
5- جلوگیری از خرابی یا خطای عملکرد ناشی از نوسان فشار
نکات نصب و بهره‌برداری رگلاتور حساس
- همواره پیش از مصرف، رگلاتور را در حالت بدون فشار تنظیم کنید.
- نصب افقی و به دور از ارتعاش شدید توصیه می‌شود.
- در صورت نیاز به دقت بسیار بالا، از فیلتر هوای دقیق قبل از این قطعه استفاده گردد.
- فشار ورودی باید حداقل ۱ بار بیشتر از مقدار تنظیمی خروجی باشد.
نکات پایانی
رگلاتور حساس طرح SMC انتخابی حرفه‌ای برای مهندسانی است که به پایداری فشار، دقت و قابلیت اطمینان بالا اهمیت می‌دهند.
این قطعه یکی از مهم‌ترین ارکان کنترل در سیستم‌هایی است که حتی کوچک‌ترین نوسان فشار می‌تواند منجر به اختلال در عملکرد یا افت کیفیت شود.

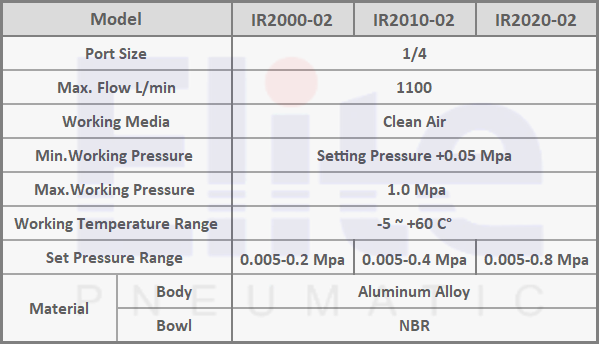

جدول مشخصات فنی رگلاتور حساس
الیت پنوماتیک رگلاتور حساس طرح SMC را در رنج های مختلف ۲٫۵ بار، ۴ بار و ۸ بار عرضه نموده است. پورت ورودی این تیپ از رگلاتور هوا، 1/4 اینچ می‌باشد.
جدول ابعادی رگلاتور حساس
| نام محصول | کد محصول |
| رگلاتور حساس 2.5 بار | IR2000-02 |
| رگلاتور حساس 4 بار | IR2010-02 |
| رگلاتور حساس 8 بار | IR2020-02 |
