زانویی مینیاتوری

انواع زانویی مینیاتوری پنوماتیک

در میان انواع اتصالات مینیاتوری پنوماتیک، زانویی مینیاتوری پرمصرف‌ترین گروه به شمار می‌آید. این در حالی است که در اتصالات نرمال، عموما فیتینگ‌های مستقیم مصرف بیشتری دارند.

علت این نکته تفاوت قابل توجه سایز اتصالات زانویی معمولی با زانویی گردان مینیاتوری است.

علاوه بر ابعاد کوچک‌تر بدنه پلاستیکی زانویی‌های مینیاتوری، سایز آچارخور رزوه هم در این تیپ، از نوع معمولی کوچک‌تر است.

گذشته از این موارد، حتی سایز قطر بیرونی قطعه رهاساز هم در زانویی مینیاتوری کوچک‌تر است.

بنابراین، سایز زانو مینیاتوری از چندین بُعد با زانو گردان معمولی تفاوت دارد و در مواردی که محدودیت فضا وجود دارد بسیار به کار می‌آید.

الیت پنوماتیک مجوعه کامل زانویی مینیاتوری پنوماتیک را در تمامی سایزها و با بهترین کیفیت عرضه می‌نماید.

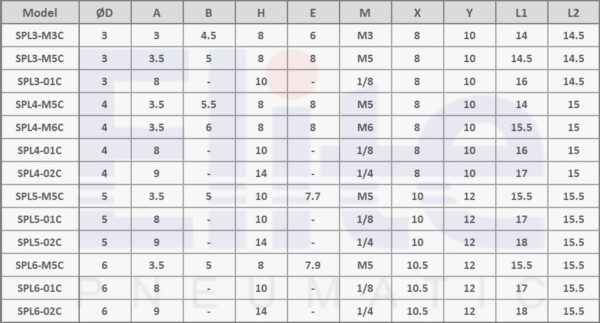

جدول ابعاد زانویی پنوماتیک مینیاتوری



نام محصول	کد محصول
زانویی‌‌مینیاتوری 3*M3	SPL3-M3C
زانویی‌‌مینیاتوری 3*M5	SPL3-M5C
زانویی‌‌مینیاتوری 1/8*3	SPL3-01C
زانویی‌‌مینیاتوری 4*M3	SPL4-M3C
زانویی‌‌مینیاتوری 4*M5	SPL4-M5C
زانویی‌‌مینیاتوری 4*M6	SPL4-M6C
زانویی‌‌مینیاتوری 1/8*4	SPL4-01C
زانویی‌‌مینیاتوری 5*M5	SPL5-M5C
زانویی‌‌مینیاتوری 1/8*5	SPL5-01C
زانویی‌‌مینیاتوری 1/4*5	SPL5-02C
زانویی‌‌مینیاتوری 6*M5	SPL6-M5C
زانویی‌‌مینیاتوری 6*M6	SPL6-M6C
زانویی‌‌مینیاتوری 1/8*6	SPL6-01C
زانویی‌‌مینیاتوری 1/4*6	SPL6-02C
