شیر بادی فرمان اتوماتیک
در بسیاری از خطوط تولید و بسته‌بندی اتوماتیک و سیستم‌های اتوماسیون صنعتی، عملکرد مستمر و متناوب عملگرها و حرکت رفت و برگشت مداوم جک‌های پنوماتیک به صورت یکنواخت و مکرر مورد نیاز است.
در این شرایط استفاده از مدارات فرمان الکتریکی و به کارگیری تایمر و شیرهای برقی برای اعمال فرمان مستمر و متناوب، تنها راه حل فنی تأمین عملکرد مورد نیاز به نظر می‌رسد.
خبر خوب این است که پاسخ بسیار ساده‌تری نیز برای تحریک متناوب جک‌های پنوماتیک بدون نیاز به مدار فرمان برقی وجود دارد و آن استفاده از شیر بادی فرمان اتوماتیک است.
این شیر بدون نیاز به هیچ سیستم فرمان بیرونی و صرفاً با رسیدن جک پنوماتیک به انتهای کورس مکانیکی، جهت جریان ورودی و خروجی جک را عوض نموده و مسیر حرکت جک را جا‌به‌جا می‌کند.
در واقع این شیر با طراحی خاص خود، امکان تغییر جهت جریان هوا را به‌صورت خودکار و بدون نیاز به تحریک الکتریکی فراهم می‌کند.
شیر بادی فرمان اتوماتیک چه نوع شیری است؟
شیر بادی فرمان اتوماتیک یک شیر 5/2 کتابی با بدنه آلومینیومی است که همان‌گونه که از نام آن پیداست، 5 پورت یا مجرای عبور هوا و دو حالت عملکردی دارد.
این شیر یک ورودی باد، دو خروجی به سمت دو انتهای عملگر (دو طرف جک پنوماتیک) و دو پورت تخلیه دارد که مجهز به فلو اگزوز ولومی هستند.
نحوه عملکرد شیر بادی فرمان اتوماتیک
نحوه عملکرد این شیر به این صورت است که با اعمال باد به ورودی شیر، هوای خروجی به یک سمت جک پنوماتیک هدایت می‌شود و جک تحریک شده و به حرکت در می‌آید.
با رسیدن جک به انتهای کورس خود و ایجاد فشار مقاوم روی جریان هوا، اسپول داخل شیر به صورت خودکار جابجا شده و مسیر عبور جریان باد را عوض می‌کند.
در این حالت، جهت حرکت جک پنوماتیک معکوس شده و این فرایند به طور متناوب تا زمانی که باد ورودی شیر اعمال شود ادامه می‌یابد.
همان‌گونه که اشاره شد، این فرآیند بدون نیاز به تحریک الکتریکی و تنها با استفاده از نیروی حاصل از فشار معکوس هوای فشرده انجام می‌شود.
سرعت حرکت جک در دو مسیر رفت و برگشت با استفاده از فلو اگزوزهای ولومی قابل تنظیم است.
نکات مهم در استفاده از شیر بادی فرمان اتوماتیک
همان‌گونه که اشاره شد، مهم‌ترین ویژگی شیر بادی فرمان اتوماتیک، ایجاد امکان حرکت رفت و برگشت متناوب در جک های پنوماتیک بدون نیاز به مدار فرمان برقی یا بادی است.
این موضوع ضمن ساده‌سازی مدار پنوماتیک، باعث کاهش قابل توجه هزینه خواهد شد.
با این حال باید توجه داشت که این شیر برای سیستم‌هایی که جک پنوماتیک در مسیر جابجایی متناوب و تحت بار زیاد است، مناسب نیست.
چرا که نیروی مقاوم روی جک، ایجاد فشار مقاوم نموده و اگر این فشار به مقدار فشار تحریک اسپول شیر برسد، شیر فرمان تغییر جهت می‌دهد.
بر این اساس نقطه اعمال نیروی جک همان نقطه تغییر مسیر یا همان برگشت جک است.
با توجه به توضیحات فوق و با در نظر گرفتن مزایا و محدودیت ذکر شده برای این شیر، انتخاب درست این شیر و جایگزینی آن با یک مدار فرمان برقی یا بادی، به منطق و نیاز عملکردی بستگی دارد.
علاوه بر این، ملاحظات مربوط به کورس و نیروی اعمالی مورد نیاز و انتخاب درست سایز جک پنوماتیک هم باید مد نظر قرار گیرد.
مشخصات فنی شیر بادی فرمان اتوماتیک
- تعداد پورت‌ها: 5 پورت شامل یک ورودی (P)، دو خروجی (A و B) و دو اگزوز (EA و EB)
- تعداد وضعیت‌ها: 2 وضعیت کاری برای تغییر مسیر جریان هوا
- نوع فرمان: فرمان اتوماتیک بادی (جابجایی اسپول داخلی با استفاده از فشار هوا و بدون نیاز به بوبین الکتریکی)
- فشار کاری: 1 تا 8 بار
کاربردهای شیر بادی فرمان اتوماتیک
- سیستم‌های اتوماسیون صنعتی: کنترل خودکار جک‌های پنوماتیک در خطوط تولید و مونتاژ
- ماشین‌آلات بسته‌بندی: تغییر متناوب جهت حرکت جک ها برای انجام فرآیندهای مختلف بسته‌بندی
- صنایع خودروسازی: کنترل اجزای متحرک در خطوط تولید خودرو
- تجهیزات پزشکی: استفاده در دستگاه‌های پنوماتیک که نیاز به تغییر جهت خودکار دارند.
مزایای شیر بادی فرمان اتوماتیک
- عملکرد خودکار: عدم نیاز به سیستم‌های الکتریکی برای تغییر جهت جریان هوا
- کاهش هزینه‌ها: حذف نیاز به بوبین‌های الکتریکی و کاهش مصرف انرژی
- افزایش ایمنی: کاهش خطرات ناشی از اتصالات الکتریکی در محیط‌های حساس
- طول عمر بالا: طراحی ساده و استفاده از مواد با کیفیت، منجر به افزایش دوام و کاهش نیاز به نگهداری می‌شود.

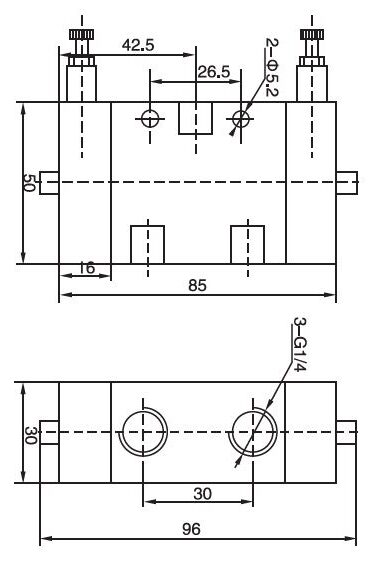

نقشه ابعاد شیر بادی فرمان اتوماتیک
