پدال پنوماتیک
شیر پدالی پنوماتیک از انواع بسیار پرکاربرد شیرهای پنوماتیک به ویژه در کارخانهها و کارگاههای صنعتی است.
پدال پنوماتیک همان گونه که از نام آن پیداست امکان کنترل عملکرد عملگرهای بادی را با استفاده از فرمان پای اپراتور فراهم مینماید.
شیر پدالی پنوماتیک در انواع ساده، حفاظدار و قفلی عرضه میگردد.
پدال بادی یا پدال پنوماتیک در واقع یک نوع شیر پنج دو به شمار میرود.
پدال پنوماتیک 5 پورت با سایز 1/4 دارد که شامل یک پورت ورودی و دو پورت خروجی باد در پشت پدال و دو پورت جهت تخلیه باد در زیر اهرم پدال بادی است.
پورتهای تخلیه باد در شیر پدالی به صورت استاندارد مجهز به اگزوز پنوماتیکی میباشند.
مکانیزم عملکرد پدال ساده پنوماتیک به صورت برگشت فنری است. به این معنی که با برداشتن فشار پا از روی پدال، جهت جریان باد به حالت اولیه (بدون تحریک) بر میگردد.
در پدال قفلی پنوماتیک با برداشتن فشار پا پس از تحریک اولیه پدال، عملکرد شیر در همان حالت ثابت میماند و برای تغییر جهت جریان باد لازم است یک بار دیگر پدال فشرده شود.

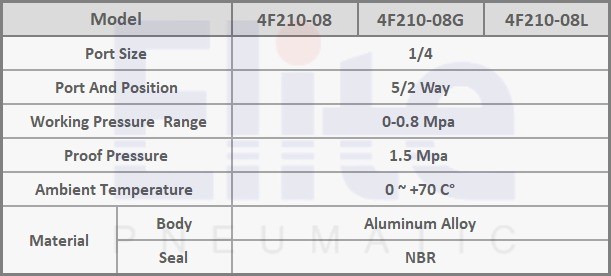

مشخصات فنی شیر پدالی پنوماتیک
- نوع شیر: 5/2، تحریک پدالی
- نوع عملکرد: Direct Acting
- فشار کاری: ( 8~0 Bar در مدلهای HV)،
( Bar 0~10 در مدلهای 4HV) - دمای کاری: (0~70)°c
- سایز رزوه: G1/4
4F210-08
4F210-08G
| نام محصول | کد محصول |
| پدال ساده 1/4 2-5 | 4F210-08 |
| پدال قفل دار 1/4 2-5 | 4F210-08L |
| پدال حفاظ دار 1/4 2-5 | 4F210-08G |
