واحد مراقبت هوا طرح اس ام سی
F.R.L
واحد مراقبت هوا طرح اس ام سی (SMC) از پرمصرف‌ترین انواع واحدهای مراقبت هستند.
این تیپ از واحد مراقبت برگرفته از طراحی شرکت بسیار معتبر SMC ژاپن می‌باشد.
به همین جهت، در اصطلاح بازار این دسته از محصول «واحد مراقبت طرح ژاپن» هم نامیده می‌شود.
این نوع از واحدهای مراقبت عمدتاً برای تجهیزات پنوماتیک با شرایط کاری و محیطی استاندارد مورد استفاده قرار می‌گیرند.
واحد مراقبت هوا طرح اس ام سی Elite دارای ابعاد استاندارد و قابلیت نصب آسان هستند.
از سایز 3/8 به بالا تمامی واحد مراقبت‌های طرح اس ام سی به قاب فلزی که از شیشه‌های قسمت فیلتر و روغن‌زن محافظت می‌کنند، مجهز هستند.

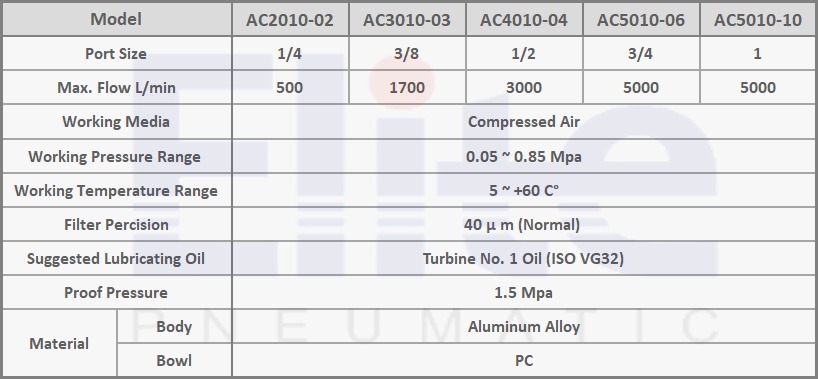

جدول مشخصات فنی واحد مراقبت هوا SMC
اهمیت استفاده از واحد مراقبت پنوماتیک
۱- افزایش عمر مفید تجهیزات: با حذف آلودگی‌های هوای فشرده و تنظیم فشار هوا، عمر مفید عملگرهای پنوماتیکی به طور قابل توجهی افزایش می‌یابد.
۲- بهبود عملکرد سیستم: هوای تمیز و خشک باعث بهبود عملکرد سیستم پنوماتیکی و افزایش دقت آن می‌شود.
۳- کاهش هزینه‌های تعمیر و نگهداری: با استفاده از واحد مراقبت هوا، هزینه‌های تعمیر و نگهداری سیستم پنوماتیکی کاهش می‌یابد.
۴- جلوگیری از خرابی ناگهانی: آلاینده‌ها و رطوبت موجود در هوای فشرده می‌توانند موجب خوردگی و خرابی قطعات سیستم شوند. واحد مراقبت هوا از بروز این مشکلات جلوگیری می‌کند.
اجزای واحد مراقبت هوا طرح SMC
۱- فیلتر: اولین بخش از واحد مراقبت فیلتر پنوماتیک است که ذرات جامد، روغن و آب موجود در هوای فشرده را حذف می‌کند. این کار باعث می‌شود که هوای ورودی به عملگرهای پنوماتیکی، تمیز و عاری از آلودگی باشد.
۲- رگلاتور هوای فشرده: رگلاتور پنوماتیک وظیفه تنظیم فشار هوای خروجی از واحد مراقبت را بر عهده دارد. با استفاده از رگلاتور هوا می‌توان فشار هوای مورد نیاز برای هر عملگر را به طور دقیق تنظیم کرد.
۳- روغن زن پنوماتیک: این قطعه، روغن را به صورت قطرات بسیار ریز به جریان هوای فشرده اضافه می‌کند. این کار باعث روانکاری قطعات متحرک سیستم پنوماتیکی و کاهش سایش و اصطکاک می‌شود.
هر یک از این اجزای واحدهای مراقبت متناسب با نیاز مصرف‌کننده می‌تواند به صورت مجزا سفارش‌گذاری شود.
ویژگی‌های واحد مراقبت هوا طرح اس ام سی
- محدوده فشار کاری:1.5~8.5 Bar
- حداکثر فشار کاری: 10bar
(145psi) - دقت فیلتراسیون: 40 میکرون (40µm)
- دمای کاری: (5~60)°c
- روغن مناسب روغن زن: ISO VG32
(SAE 10) - عرضه شده در سایزهای: 1/4, 3/8, 1/2, 3/4 و 1 اینچ
| نام محصول |
کد محصول |

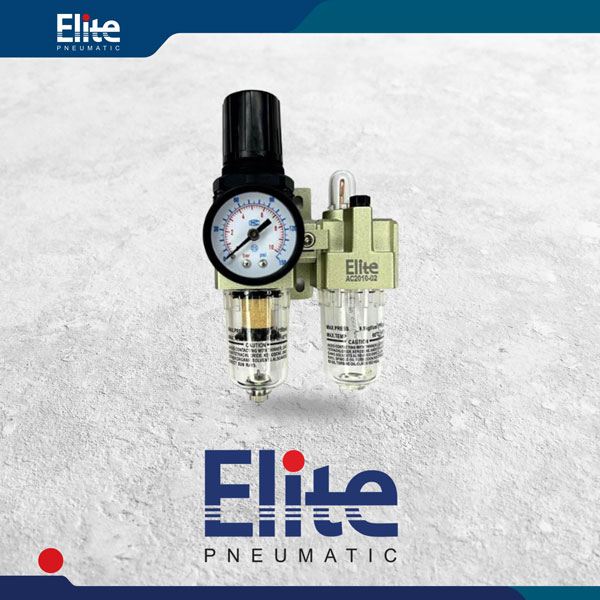

| واحد مراقبت 1/4 SMC |
AC2010-02 |
| واحد مراقبت 3/8 SMC |
AC3010-03 |

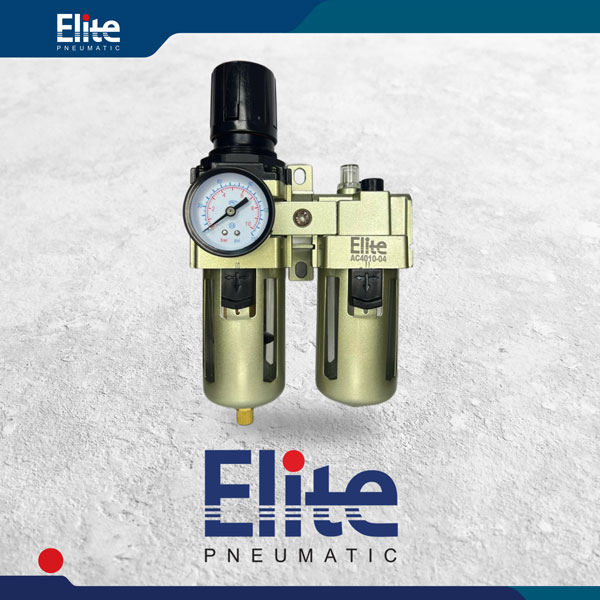

| واحد مراقبت 1/2 SMC |
AC4010-04 |
| واحد مراقبت 3/4 SMC |
AC5010-06 |
| واحد مراقبت “1 SMC | AC5010-10 |
