سنسور جک پنوماتیک

سنسورها (حسگرها) ابزارهایی برای کنترل و ارائه بازخورد از وضعیت و عملکرد اجزای مختلف تجهیزات و ماشین‌آلات اتوماتیک هستند.

بدین معنی که با استفاده از انواع سنسورها پارامترهای مهم و مؤثر بر عملکرد دستگاه را به طور مداوم می‌توان کنترل نمود.

بر اساس بازخوردهای دریافت شده از حسگرها، صحت عملکرد دستگاه، انجام مراحل بعدی اتوماسیون و یا بروز شرایط غیر نرمال و خرابی دستگاه قابل تشخیص می‌باشد.

سنسورها بسته به نوع کاربرد و پارامتر قابل اندازه‌گیری، در انواع و اشکال بسیار متنوعی تولید و عرضه می‌شوند.

انواع اصلی حسگرها

حسگرهای اصلی مورد استفاده در صنایع عبارتند از: سنسورهای دما، فشار، نیرو، موقعیت، نویز، ارتعاش و غیره

در سیستم‌های پنوماتیک (هوای فشرده صنعتی) نیز از انواع مختلف و متنوع سنسورها اغلب برای اندازه‌گیری و کنترل فشار هوا و تشخیص موقعیت اجزا و قطعات استفاده می‌شود.

اهمیت حسگر جک پنوماتیک

در بسیاری از سیستم‌ها و تجهیزات پنوماتیک، به ویژه در ماشین‌آلات بسته‌بندی، دستگاه‌های مونتاژ اتوماتیک، ربات‌ها و سایر تجهیزات پنوماتیک با عملکرد مبتنی بر کنترل و اتوماسیون صنعتی، کنترل دقیق عملکرد جک‌های پنوماتیک بسیار حائز اهمیت است.

زمان‌بندی شروع و خاتمه حرکت جک، سرعت حرکت جک، میزان جابجایی و موقعیت دقیق جک پنوماتیک از مواردی هستند که می‌توانند بر عملکرد کلی دستگاه تأثیر مستقیم داشته باشند.

بر این اساس، در اغلب سیستم‌های مورد اشاره، از حسگرها برای کنترل موقعیت جک‌های پنوماتیک استفاده می‌شود.

به عبارتی، سنسور جک پنوماتیک، یک حسگر تشخیص موقعیت است. این سنسور اطلاعات دقیق موقعیت جک پنوماتیک را در سریع‌ترین زمان ممکن به کنترلر دستگاه منتقل می‌نماید.

اساس کار سنسور جک پنوماتیک استفاده از خاصیت میدان مغناطیسی است.

بر این اساس، در اغلب جک‌های پنوماتیک، مجموعه پیستون مجهز به یک آهن‌ربای مغناطیسی است. این آهن‌ربا که به شکل یک رینگ طراحی شده، در فضای مابین پکینگ‌های پیستون قرار دارد.

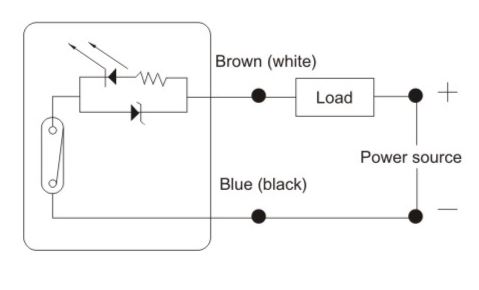

هنگام عملکرد جک پنوماتیک، به محض اینکه پیستون جک مقابل سنسور قرار می‌گیرد، میدان مغناطیسی آهنربای پیستون، جریان الکتریکی ضعیفی در سنسور جک ایجاد می‌کند. این سیگنال الکتریکی به یک کنترلر یا PLC ارسال شده و فرمان عملکرد بعدی دستگاه صادر می‌شود.

نصب سنسور جک پنوماتیک

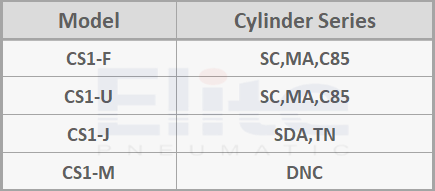

• در جک‌های چهار میل SC-S و جک‌های قلمی MA، سنسور جک با استفاده از پایه مخصوص سنسور روی بدنه جک نصب می‌شود.
• در جک‌های پروفیلی DNC، جک‌های کامپکت SDA-S و جک‌های دو شفت TN، سنسور جک در شیارهای ریلی روی بدنه جک نصب می‌شود.
