فیلتر رگلاتور طرح اس ام سی
در بسیاری از تجهیزات پنوماتیک به دلیل استفاده از روان‌کننده‌های داخلی و یا محدودیت اختلاط روغن با هوای فشرده به دلایل فنی یا زیست محیطی، نیازی به استفاده از واحد روغن‌زن در مجموعه واحد مراقبت پنوماتیک وجود ندارد.
در این شرایط به جای مجموعه کامل واحد مراقبت هوا، از یک واحد فیلتر و یک واحد رگلاتور به صورت یکپارچه به عنوان واحد آماده‌ساز هوای فشرده استفاده می‌شود که به واحد فیلتر رگلاتور پنوماتیک (FR) معروف است.
فیلتر رگلاتور طرح اس ام سی (SMC( از یک بدنۀ آلومینیومی، مجموعه رگلاتور طرح SMC و گیج فشار و محفظه فیلتر تشکیل شده است.
جنس فیلتر از آلیاژ مخصوص برنج می‌باشد که با توجه با ساختار ویژه آن قابلیت جذب ذرات آلاینده به ابعاد ۴۰ میکرون را دارد.
هم چنین با ورود و حرکت چرخشی هوای فشرده در محفظه فیلتر، بخشی از رطوبت موجود در هوای فشرده در برخورد با دیواره محفظه و فیلتر برنجی میعان یافته و در کف محفظه جمع می‌شود.
آب جمع شده در کف محفظه فیلتر به صورت نیمه اتوماتیک و بر اثر اختلاف فشار ایجاد شده در شروع یا انتهای کار فیلتر رگلاتور، تخلیه می‌گردد.
محدودۀ فشار کاری فیلتر رگلاتور طرح اس ام سی بین 1.5bar تا 8.5bar است.
الیت پنوماتیک فیلتر رگلاتورهای پنوماتیک طرح SMC را در سایزهای ۱/۴ تا یک اینچ عرضه نموده است.
ویژگی‌های فیلتر رگلاتور طرح اس ام سی
- محدوده فشار کاری: 1.5~8.5 Bar
- دقت فیلتراسیون: 40 میکرون (40µm)
- دمای کاری: (5~60)°c
- عرضه شده در سایزهای: 1, 3/4, 1/2, 1/4 اینچ
| نام محصول | کد محصول |

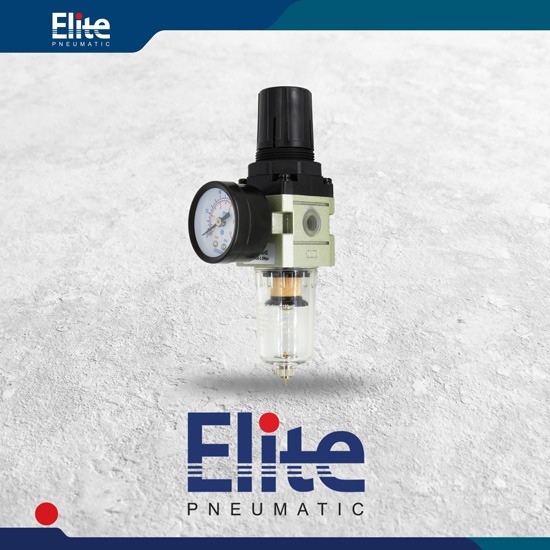

| فیلتر رگلاتور 1/4 SMC | AW2000-02 |

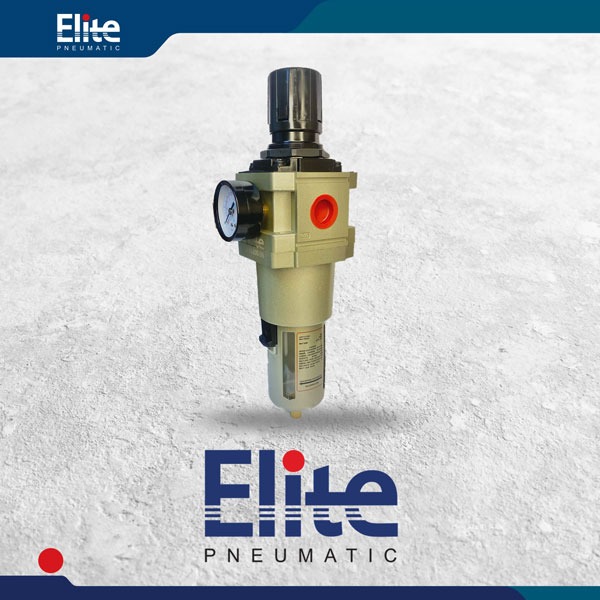

| فیلتر رگلاتور 1/2 SMC | AW4000-04 |
| فیلتر رگلاتور 3/4 SMC | AW5000-06 |
| فیلتر رگلاتور “1 SMC | AW5000-10 |
