شیر برقی بخار

در سیستم‌های انتقال بخار، کنترل دقیق و مطمئن جریان بخار نقش مستقیم در عملکرد ایمن و بازدهی کل مجموعه دارد.

شیر 2-2 بخار

شیر برقی بخار که عموما با کد 2L و یا US از سری شیر پنوماتیک کنترل سیالات است که به صورت تخصصی برای همین هدف طراحی شده است.

شیر برقی بخار الیت (Pilot Operated Steam Solenoid Valve – 2/2 NC)، یک «شیر 2/2 (دو پورت /دو وضعیت) نرمال بسته» با بدنه برنجی و آب‌بندی مقاوم به دما است که می‌تواند در مدارهای بخار و آب داغ، عمل قطع و وصل جریان را با سرعت و دقت بالا انجام دهد.

این شیر به طور ویژه برای کنترل جریان بخار و آب داغ طراحی شده و با توجه به دمای بالای کاری، سیستم آب‌بندی شیر از نوع PTFE (تفلون صنعتی) و هسته مغناطیسی شیر از جنس استیل و آلیاژهای مقاوم به خوردگی است.

ساختار و نحوه عملکرد شیر بخار

شیر برقی بخار به طور معمول یک شیر نرمال بسته (نرمال کلوز) و مکانیزم عملکرد آن از نوع پایلوت‌دار پیستونی است. عملکرد این شیر را می‌توان به‌صورت ساده بدین شرح توضیح داد:

1- حالت عادی
(بدون فرمان برقی شیر بسته است)

• در حالت نرمال بوبین بدون برق است.
• فنر هسته بر پیستون داخلی نیرو وارد می‌کند و پورت اصلی را می‌بندد. (مسیر ورودی به خروجی شیر بسته است.)
• فشار بخار نیز از سمت ورودی به بسته ماندن پیستون کمک می‌کند.
• در این وضعیت، هیچ بخاری از ورودی به خروجی عبور نمی‌کند.

2- حالت عملکردی
(با اعمال فرمان برقی شیر باز می‌شود)

• با وصل شدن برق به بوبین، هسته مغناطیسی داخل بوبین بالا کشیده می‌شود.
• با این حرکت، یک مجرای کوچک پایلوت باز می‌شود و فشار از بالای پیستون تخلیه می‌گردد.
• حالا اختلاف فشار بین دو طرف پیستون ایجاد می‌شود و فشار ورودی، پیستون را رو به بالا حرکت می‌دهد.
• با بالا رفتن پیستون، مسیر اصلی بخار باز می‌شود و بخار از ورودی به خروجی عبور می‌کند.

به زبان ساده، بوبین فقط یک مجرای کوچک را کنترل می‌کند، و خودِ فشار بخار پیستون را جابه‌جا می‌کند و مسیر اصلی را باز و بسته می‌کند. این طراحی باعث می‌شود شیر بتواند دبی بالای بخار را با انرژی الکتریکی نسبتاً کم کنترل کند.

ویژگی‌های فنی و مزایای شیر برقی بخار

• بدنه برنجی مقاوم در برابر شوک حرارتی؛ مناسب خطوط بخار و آب داغ
• آب‌بندی PTFE (تفلون) برای تحمل دمای بالا و کاهش چسبندگی رسوبات
• طراحی پیستونی پایلوت‌دار برای عبور دبی نسبتاً زیاد با توان الکتریکی کم
• تنوع سایز بالا و قابل استفاده برای طیف وسیعی از مصارف با دبی عبوری مختلف
• بوبین با کلاس عایقی مناسب و حفاظت IP65، سازگار با محیط‌های صنعتی

کاربردهای شیر برقی بخار 2-2

• کنترل قطع و وصل بخار در ورودی و خروجی تجهیزات حرارتی
• بویلرها، مبدل‌های حرارتی بخار، هیترهای بخار و سیستم‌های رطوبت‌ساز
• ماشین‌آلات بسته‌بندی حرارتی، اتوکلاوها و استریلایزرها
• کنترل آب داغ یا کندانس در خطوط برگشت بخار
• سیستم‌های بخار در صنایع غذایی، نساجی، چوب، پلاستیک و تأسیسات عمومی

ملاحظات نصب و استفاده از شیر بخار

• قبل از شیر، استفاده از فیلتر بخار یا استرینر برای جلوگیری از ورود رسوبات و ذرات جامد توصیه می‌شود.
• جهت فلش روی بدنه حتماً رعایت شود؛ این شیر جهت‌دار است.
• چون ساختار شیر پایلوت‌دار است، برای عملکرد صحیح به حداقل اختلاف فشار بین ورودی و خروجی نیاز دارد.
• بوبین باید در معرض گردش هوا قرار داشته باشد تا گرمای حاصل از کارکرد در دمای بالا به‌خوبی دفع شود.

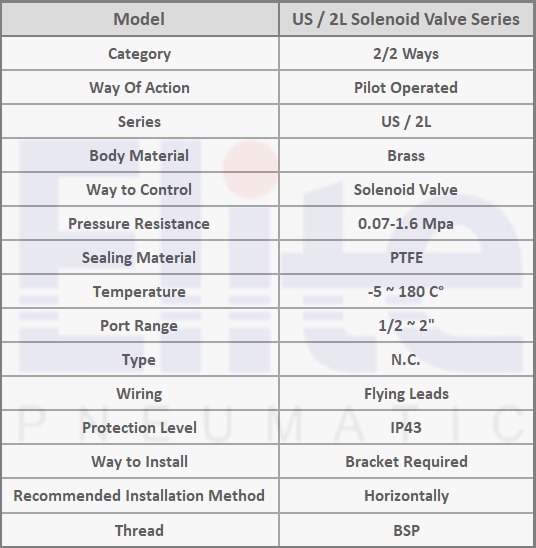

جدول مشخصات فنی شیر برقی بخار

نکات پایانی

شیر برقی 2/2 بخار یک شیر تخصصی برای کنترل بخار و آب داغ در سیستم‌های صنعتی است.

با بدنه برنجی، آب‌بندی PTFE و طراحی پیستونی پایلوت‌دار، این شیر برای «دماهای بالا»، «دبی مناسب» و «کارکرد مداوم» طراحی شده است و می‌تواند در طیف گسترده‌ای از خطوط بخار تأسیساتی و فرایندی به‌عنوان یک نقطه کنترل مطمئن مورد استفاده قرار گیرد.

مجموعه الیت پنوماتیک شیر برقی بخار 2-2 را در سایزهای متنوع و با بهترین کیفیت و گارانتی شرکتی عرضه می‌نماید.
