واحد مراقبت پنوماتیک (FRL Unit) طرح ایرتک، مجموعه‌ای از سه قطعه اصلی است که برای آماده‌سازی هوای فشرده قبل از ورود به سیستم‌ها و ابزارهای پنوماتیک طراحی شده است.
کارکرد واحد مراقبت هوا طرح ایرتک
وظیفه اصلی این واحد، افزایش طول عمر و کارایی تجهیزات پنوماتیک با ارائه هوای تمیز، خشک و با فشار کنترل‌شده است.
این نوع از واحدهای مراقبت هوا عمدتاً برای تجهیزات پنوماتیک با شرایط کاری سبک و دبی مصرفی کم مورد استفاده قرار می‌گیرند.
انواع واحد مراقبت هوا طرح ایرتک نسبت به سایر انواع واحد مراقبت پنوماتیک، دارای ابعاد کوچک‌تر و بدنه ظریف‌تری هستند.
واحدهای مراقبت پنوماتیک طرح ایرتک (AIRTAC) اقتصادی‌ترین طرح واحد مراقبت هوای فشرده در بازار محسوب می‌شوند.
واحد مراقبت 1/4 اینچ طرح ایرتک پرفروش‌ترین واحد مراقبت در بازار ایران است که توسط شرکت‌های ماشین‌سازی جهت ساخت انواع دستگاه به کار برده می‌شود.
واحد مراقبت دوقلو 1/4 الیت با کیفیت عالی و گارانتی شرکتی و با رنگ متمایز نسبت به سایر یونیت‌های بازار به فروش می‌رسد.
واحد مراقبت دوقلو 1/2 ایرتک در دو تیپ ظاهری متفاوت و با کدهای مختلف SFC و BFC عرضه می‌شود که از نظر عملکردی یکسان می‌باشند.
اجزای واحد مراقبت طرح AIRTAC
- فیلتر پنوماتیک جذب‌کننده غبار و رطوبت
- رگلاتور تنظیم فشار هوا
- روغن زن پنوماتیک
هر یک از اجزای واحد مراقبت هوا طرح ایرتک متناسب با نیاز مصرف‌کننده می‌تواند به صورت مجزا سفارش‌گذاری شود.
CFC2000
BFC4000
SFC400

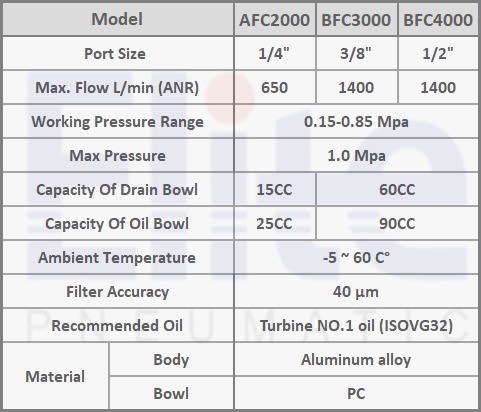

مشخصات واحد مراقبت طرح ایرتک
- محدوده فشار کاری: 1.5~8.5 Bar
- دقت فیلتراسیون: 40 میکرون (40µm)
- دمای کاری: (5~60)°c
- روغن مناسب روغن زن: ISO VG32 (SAE 10)
- عرضه شده در سایزهای: 1/2, 1/4 اینچ
| نام محصول | کد محصول |
| واحد مراقبت 1/4 AIRTAC | AFC2000 |
| واحد مراقبت 1/4 AIRTAC | CFC2000 |
| واحد مراقبت 1/2 AIRTAC | SFC400 |
| واحد مراقبت 1/2 AIRTAC | BFC4000 |
