انواع فشار در سیستم پنوماتیک
در هنگام استفاده از قطعات و تجهیزات پنوماتیک، درک دقیق مشخصات فنی یک قطعه برای انتخاب و استفاده صحیح از آن ضروری است.
یکی از مهم‌ترین مشخصاتی که روی محصولات پنوماتیک درج می‌شود، انواع فشار قابل تحمل توسط قطعه است.
بسیاری از مشتریان هنگام خرید و استفاده از قطعات پنوماتیکی مانند شیرهای کنترلی، جک‌ها و سایر تجهیزات، با اصطلاحاتی مانند فشار کاری، حداکثر فشار کاری و فشار تحمل مواجه می‌شوند.
اما تفاوت این سه نوع فشار هوا در سیستم پنوماتیک چیست و هر یک چه کاربردی دارد؟
در این مقاله به بررسی دقیق انواع فشار در سیستم پنوماتیک می‌پردازیم.
۱. فشار کاری
فشار کاری (Operating Pressure)، محدوده‌ای از فشار است که قطعه می‌تواند در آن به طور مداوم و بدون مشکل کار کند.
این مقدار معمولاً به صورت یک بازه مشخص می‌شود (مثلاً ۰.۱ تا ۰.۸ مگاپاسکال یا همان 1 تا 8 بار) که نشان می‌دهد قطعه در این بازه فشار به طور بهینه عمل می‌کند.
✅ اگر فشار کمتر از حداقل فشار کاری باشد، ممکن است قطعه به درستی عمل نکند و افت عملکرد داشته باشد.
✅ اگر فشار بیشتر از حداکثر فشار کاری باشد، خطر آسیب به قطعه و کاهش طول عمر آن وجود دارد.
بنابراین، همیشه باید فشار کاری قطعه را در محدوده توصیه‌شده توسط سازنده نگه داشت تا از عملکرد بهینه و عمر طولانی‌تر آن اطمینان حاصل شود.
۲. حداکثر فشار کاری
حداکثر فشار کاری (Maximum Working Pressure ) بالاترین فشاری است که قطعه می‌تواند به‌طور مداوم و بدون آسیب‌دیدگی تحمل کند.
این مقدار معمولاً یک عدد ثابت است و به عنوان بیشترین فشار مجاز برای استفاده عادی شناخته می‌شود.
✅ لازم به توضیح است که اگرچه استفاده از قطعه در فشارهای نزدیک به این حد امکان‌پذیر است، اما می‌تواند موجب افزایش استهلاک و کاهش طول عمر قطعه شود.
❌ اگر فشار از این مقدار عبور کند، ممکن است باعث نشتی، تغییر شکل یا خرابی قطعه شود.
مثال: اگر حداکثر فشار کاری یک شیر پنوماتیکی ۱.۰ مگاپاسکال (10 بار) باشد، نباید در شرایط عادی فشاری بیشتر از این مقدار به آن وارد شود.
۳. فشار تحمل
فشار تحمل (Proof Pressure)، حداکثر فشاری است که یک قطعه می‌تواند به صورت لحظه‌ای و بدون ایجاد آسیب دائمی تحمل کند. این مقدار معمولاً بین ۱.۵ تا ۲ برابر حداکثر فشار کاری است.
✅ این مقدار نشان‌دهنده میزان مقاومت قطعه در برابر افزایش‌های ناگهانی فشار یا شوک‌های فشاری است.
❌ قطعه در حالت معمول نباید در این فشار کار کند؛ در غیر این صورت، ممکن است دچار آسیب ساختاری و خرابی کامل شود.
مثال: اگر فشار تحمل یک قطعه ۱.۵ مگاپاسکال (15bar) باشد، این بدان معناست که فقط می‌تواند به‌طور لحظه‌ای این فشار را تحمل کند، اما توان تحمل این فشار را به صورت دائمی ندارد.

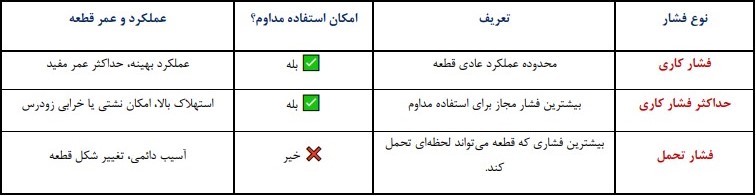

جدول راهنمای انواع فشار در سیستم پنوماتیک
| نوع فشار | تعریف | امکان استفاده مداوم؟ | عملکرد و عمر قطعه |
| فشار کاری | محدوده عملکرد عادی قطعه | ✅ بله | عملکرد بهینه، حداکثر عمر مفید |
| حداکثر فشار کاری | بیشترین فشار مجاز برای استفاده مداوم | ✅ بله | استهلاک بالا، امکان نشتی یا خرابی زودرس |
| فشار تحمل | بیشترین فشاری که قطعه می‌تواند لحظه‌ای تحمل کند. | ❌ خیر | آسیب دائمی، تغییر شکل قطعه |
چرا دانستن مقادیر فشار مهم است؟
- رعایت محدوده فشار کاری مناسب قطعات و تجهیزات پنوماتیک، مانع از خرابی زودهنگام و افزایش هزینه‌های تعمیر و تعویض می‌شود.
- در سیستم‌هایی که احتمال شوک فشاری وجود دارد، دانستن فشار تحمل به افزایش ایمنی و کاهش خطر خرابی ناگهانی کمک می‌کند.
- استفاده از قطعات در فشارهای بالاتر از حد مجاز، علاوه بر کاهش طول عمر قطعات، ممکن است سبب بالا رفتن ریسک عملکردی و کاهش ایمنی و بروز حادثه در محیط‌های صنعتی شود.
نکته پایانی بحث
در هنگام انتخاب یا استفاده از قطعات پنوماتیکی، دانستن انواع فشار در سیستم پنوماتیک اهمیت اساسی دارد.
علاوه بر این، شناخت تفاوت بین فشار کاری، حداکثر فشار کاری و فشار تحمل بسیار مهم است.
این اطلاعات به شما کمک می‌کند تا قطعات مناسب را انتخاب کنید و سیستم پنوماتیک خود را با بیشترین کارایی و ایمنی به کار بگیرید.
اگر به اطلاعات بیشتری در این زمینه نیاز دارید، می‌توانید با تیم فنی ما در تماس باشید.
