عملکرد فیتینگ زانویی مادگی پنوماتیک (SPLF) کاملا با فیتینگ مستقیم مادگی پنوماتیک مشابه است.
در هنگامی که زاویه شیلنگ با فیتینگ 90 درجه باشد، از اتصال زانویی به جای اتصال مستقیم استفاده می‌شود.
قسمت رزوه این اتصال بر خلاف بیشتر اتصالات پنوماتیکی دیگر از نوع داخل رزوه یا مادگی است.
کاربرد زانویی مادگی پنوماتیک
هنگامی که رزوه قطعه‌ای که شیلنگ قرار است به آن وصل شود از نوع نری باشد، استفاده از اتصالات پنوماتیک مادگی کاربرد دارد.
الیت پنوماتیک مجموعه‌ای از سایزهای پرکاربرد زانویی مادگی پنوماتیک را با بهترین کیفیت عرضه نموده است.

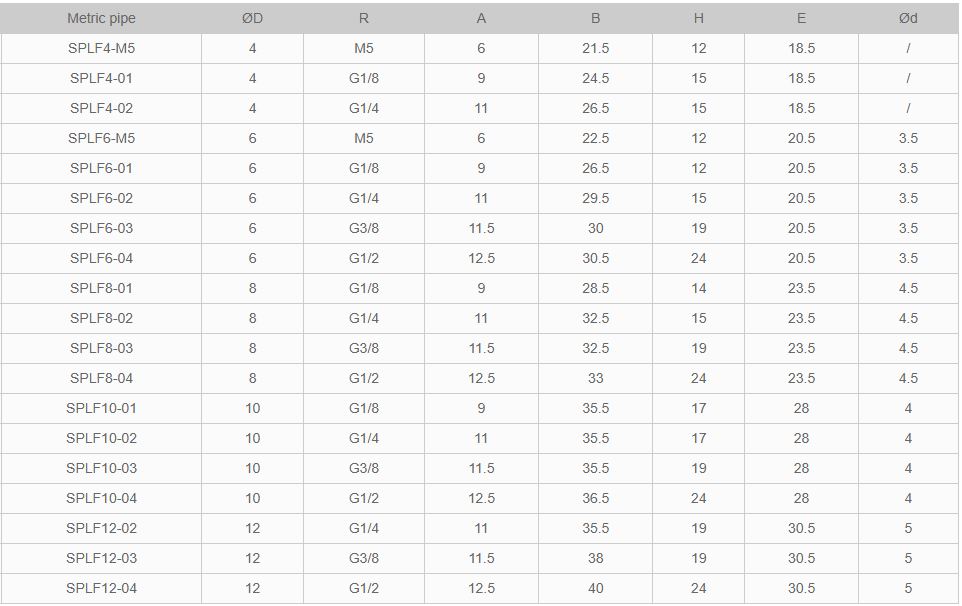

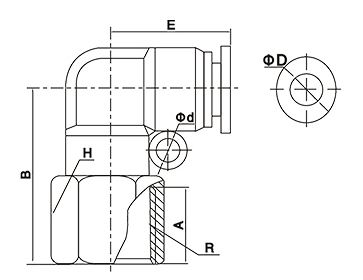

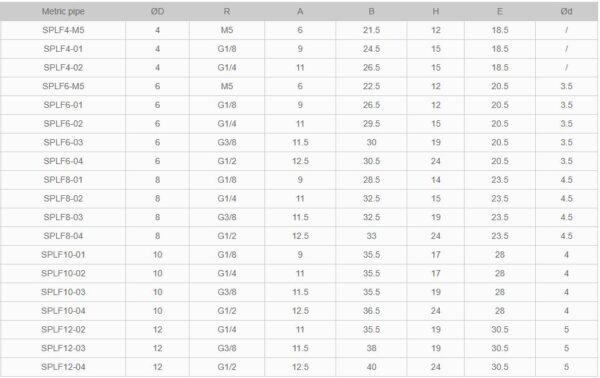

جدول ابعاد فیتینگ زانویی مادگی
| نام محصول | کد محصول |
| زانویی تودنده مادگی M5*4 | SPLF4-M5 |
| زانویی تودنده مادگی 1/8*6 | SPLF6-01 |
| زانویی تودنده مادگی 1/4*6 | SPLF6-02 |
| زانویی تودنده مادگی 3/8*6 | SPLF6-03 |
| زانویی تودنده مادگی 1/2*6 | SPLF6-04 |
| زانویی تودنده مادگی M5*6 | SPLF6-M5 |
| زانویی تودنده مادگی 1/8*8 | SPLF8-01 |
| زانویی تودنده مادگی 1/4*8 | SPLF8-02 |
| زانویی تودنده مادگی 3/8*8 | SPLF8-03 |
| زانویی تودنده مادگی 1/2*8 | SPLF8-04 |
| زانویی تودنده مادگی 1/8*10 | SPLF10-01 |
| زانویی تودنده مادگی 1/4*10 | SPLF10-02 |
| زانویی تودنده مادگی 3/8*10 | SPLF10-03 |
| زانویی تودنده مادگی 1/2*10 | SPLF10-04 |
| زانویی تودنده مادگی 1/4*12 | SPLF12-02 |
| زانویی تودنده مادگی 3/8*12 | SPLF12-03 |
| زانویی تودنده مادگی 1/2*12 | SPLF12-04 |
| زانویی تودنده مادگی 1/2*16 | SPLF16-04 |
