شیر برقی ۲/۲ دیافراگمی

شیر برقی ۲/۲ دیافراگمی

شیر برقی ۲/۲ پنوماتیک

شیر برقی 2/2

شیر برقی ۲/۲ دیافراگمی از انواع پرمصرف شیر تحریک الکتریکی هستند که در بازار با نام‌های شیر برقی 2-2 پنوماتیک و شیر برقی سری 2W نیز شناخته می‌شوند.

این شیرها اغلب با ساختار عملکردی نرمال بسته (Normally Closed) عرضه می‌گردند و این بدان معنی است که در شرایط عادی و بدون تحریک بوبین، مسیر عبور سیال در این شیرها بسته است.

بدنه این شیرها در تمامی سایزها از جنس برنج مرغوب و دیافراگم به کار رفته در آنها از بهترین انواع NBR می‌باشد.



عملکرد شیر برقی سری 2-2

شیرهای سری 2W علاوه بر سیستم‌های پنوماتیک، قابلیت استفاده در مدار انتقال مایعات از جمله آب و انواع سیالات تا ویسکوزیته 20CS (غلظت تقریبی 20 برابر آب) را دارند.

به جهت مصرف بالای شیرهای 2-2 در جریان آب، این تیپ از شیرهای پنوماتیک با نام شیر برقی 2/2 آب هم نامیده می‌شوند.

فشار نرمال کاری شیر برقی ۲/۲ دیافراگمی برای سیستم های هوای فشرده تا 7bar و برای مایعات تا 5bar می‌باشد.
شیرهای سری 2W قابلیت کار در شرایط دمایی 5-°C تا 85°C را دارند.

عوامل موثر بر کیفیت شیر برقی ۲/۲ دیافراگمی

کیفیت شیر 2-2 به فاکتورهای مختلفی بستگی دارد که هر یک بر عملکرد، دوام و قابلیت اطمینان شیر برقی تاثیرگذار است.

برخی از مهم‌ترین عوامل موثر بر کیفیت شیر 2-2 به این شرح است:

بدنه شیر: بدنه یا تنه شیر 2 2 معمولاً از برنج، استیل یا آلومینیوم ساخته می‌شود. انتخاب جنس بدنه به عوامل مختلفی مانند فشار کاری، محیط کار و نوع سیال بستگی دارد.

رایج‌ترین متریال مورد استفاده برای ساخت بدنه شیر برقی برنج است که به جهت خواص آن از جمله مقاومت به زنگ‌زدگی و رطوبت به طور گسترده مورد استفاده قرار می‌گیرد.

با این حال برنج هم در کیفیت‌های مختلف و با درصد خلوص‌های متفاوت در بازار وجود دارد. چگالی برنج با کیفیت و خالص بالاتر است و رنگ تیره‌تری دارد.

استفاده از برنج با خلوص بالا و یا با درصد آمیختگی بیشتر که در بازار به نام شیر برقی آلیاژی معروف است تاثیر بسزایی در کیفیت و قیمت شیر 2/2 دارد.

دیافراگم: دیافراگم لاستیکی شیر 2/2 وظیفه باز و بسته کردن مسیر جریان هوا را به عهده دارد. کیفیت دیافراگم بر روی عملکرد و طول عمر شیر تاثیر دارد.

دیافراگم با کیفیت و استاندارد باید در برابر سایش، خوردگی و تغییرات دمایی مقاوم باشد.

بوبین: بوبین یا کویل یا سیم‌پیچ یکی از اجزای اصلی شیرهای برقی است که نقشی اساسی در عملکرد این تیپ شیر برقی ایفا می‌کند.

کیفیت بوبین به طور مستقیم بر عملکرد، عمر و قابلیت اطمینان شیر برقی تأثیر می‌گذارد. کیفیت بوبین خود به عوامل متعددی بستگی دارد.

از جمله می‌توان به جنس سیم پیچ، تعداد دورهای سیم‌پیچ، قطر سیم به کار برده شده و کیفیت عایق‌کاری بوبین اشاره نمود.

برای اطلاعات بیشتر درباره بوبین شیرهای 2/2 مطالعه مطلب مفصل تر با نام بوبین شیر 2/2 در همین سایت توصیه می‌شود.

الیت پنوماتیک مجموعه کامل شیر برقی ۲/۲ دیافراگمی را در سری 2W و PU220  در سایزهای متنوع از G1/4″ تا G2″ عرضه نموده است.
علاوه بر این، قطعات مصرفی شیرها شامل بوبین گرد و دیافراگم شیر 2-2 نیز به صورت جداگانه به فروش می‌رسد.
با توجه به تنوع حوزه استفاده از این شیرها، انواع بوبین AC و DC جهت نصب روی شیرهای سری 2W قابل ارائه به مشتریان محترم می‌باشد.

شیر 2-2 پنوماتیک بوبین گرد سری 2W

شیر برقی 2-2 پنوماتیک



شیر 2-2 پنوماتیک بوبین کتابی سری PU220

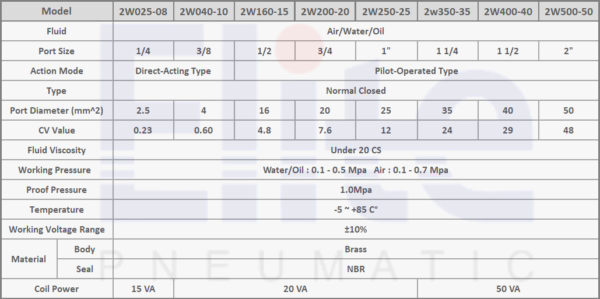

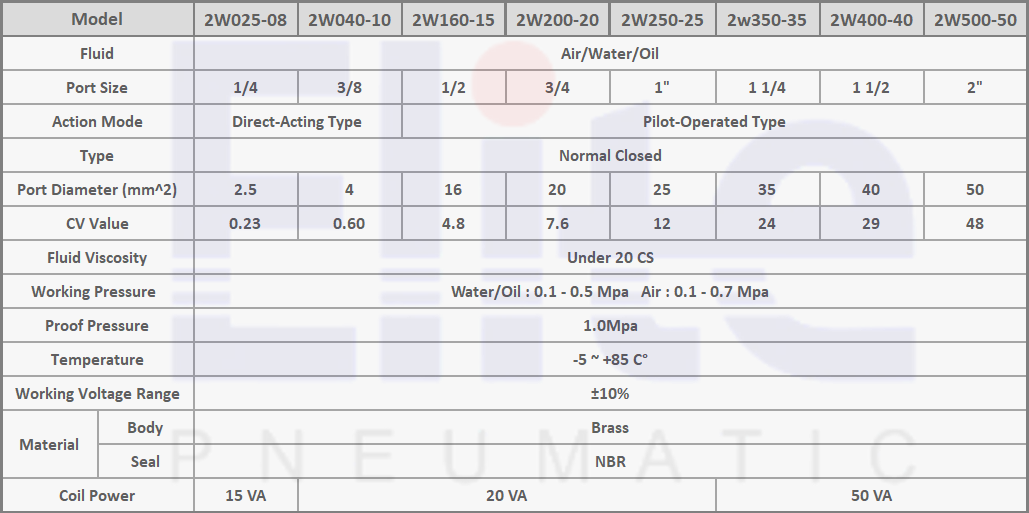

مشخصات فنی شیر برقی ۲/۲ دیافراگمی

  • نوع سیال: هوا، آب، روغن
  • نوع تحریک: Pilot Operated / Direct Acting
  • نوع وضعیت: نرمال بسته (NC)
  • ویسکوزیته سیال: کمتر از 20CS
  • محدوده فشار عملکرد: هوا 0~7 Bar
  • محدوده فشار عملکرد: آب و روغن 0~5 Bar
  • دمای کاری: (0~80)°c
  • ولتاژ عملکرد بوبین:
    DC24V ,DC12V ,AC220V
  • سایز:
    G2 ,G1-1/2 ,G1-1/4 ,G1 ,G3/4 ,G1/2,G1/4



شیر 2/2 آب



نام محصول کد محصول
شیر برقی 2-2 1/4  2W025-08
شیر برقی 2-2 1/2  2W160-15
شیر برقی 2-2 3/4  2W200-20
شیر برقی 2-2 1″ 2W250-25
شیر برقی 2-2 1/4 1 2W350-35
شیر برقی 2-2 1/2 1 2W400-40
شیر برقی 2-2 2″  2W500-50
شیر برقی 2-2 1/4 بوبین کتابی PU220-02
شیر برقی 2-2 1/2 بوبین کتابی PU220-04
شیر برقی 2-2 3/4 بوبین کتابی PU220-06
شیر برقی 2-2 1″ بوبین کتابی PU220-08
شیر برقی 2/2 دیافراگمی
